30. 使用 Matplotlib 进行数据可视化

在前一部分中，我们介绍了如何使用PyQtGraph在PyQt6中进行绘图。该库使用Qt基于向量的QGraphicsScene 来绘制图表，并提供了交互式和高性能绘图的出色接口。

然而，还有另一个用于 Python 的绘图库，它被更广泛地使用，并提供了更丰富的绘图种类——Matplotlib。如果您正在将现有的数据分析工具迁移到 PyQt6 图形用户界面，或者您只是想使用 Matplotlib 提供的各种绘图功能，那么您需要了解如何将 Matplotlib 绘图纳入您的应用程序。

在本章中，我们将介绍如何在 PyQt6 应用程序中嵌入 Matplotlib 图表。

许多其他 Python 库（如 seaborn 和 pandas）也使用 Matplotlib 进行绘图。这些绘图可以像这里示例中一样嵌入到 PyQt6 中，并且在绘图时传递的轴引用。本章末尾有一个 pandas 的示例。

安装 Matplotlib

以下示例假设您已安装 Matplotlib。如果未安装，您可以使用 pip 进行安装。

撰写本文时，PyQt6 还非常新。有一个实验性分支，其中包含Qt6 支持，您可以使用它 —

pip install git+https://github.com/anntzer/matplotlib.git@qt6

一个简单的例子

以下最简单的示例设置了一个 Matplotlib 画布 FigureCanvasQTAgg，该画布创建了 Figure 并向其中添加了一组轴。该画布对象也是一个 QWidget，因此可以像其他 Qt 控件一样直接嵌入到应用程序中。

Listing 226. plotting/matplotlib_1.py

import sys

from PyQt6 import QtWidgets # 在导入matplotlib之前先导入PyQt6。

import matplotlib
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg
from matplotlib.figure import Figure

matplotlib.use("QtAgg")


class MplCanvas(FigureCanvasQTAgg):
    def __init__(self, parent=None, width=5, height=4, dpi=100):
        fig = Figure(figsize=(width, height), dpi=dpi)
        self.axes = fig.add_subplot(111)
        super().__init__(fig)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()
        # 创建 maptlotlib FigureCanvasQTAgg 对象，该对象定义了一组坐标轴，即 self.axes.
        sc = MplCanvas(self, width=5, height=4, dpi=100)
        sc.axes.plot([0, 1, 2, 3, 4], [10, 1, 20, 3, 40])
        self.setCentralWidget(sc)

        self.show()


app = QtWidgets.QApplication(sys.argv)
w = MainWindow()
app.exec()

在这种情况下，我们使用 .setCentralWidget() 将 MplCanvas 控件添加到窗口作为中央控件。这意味着它将占据整个窗口，并随窗口一起调整大小。绘制的数据 [0,1,2,3,4], [10,1,20,3,40] 以两个数字列表（分别表示 x 和 y 坐标）的形式提供，符合 .plot 方法的要求。

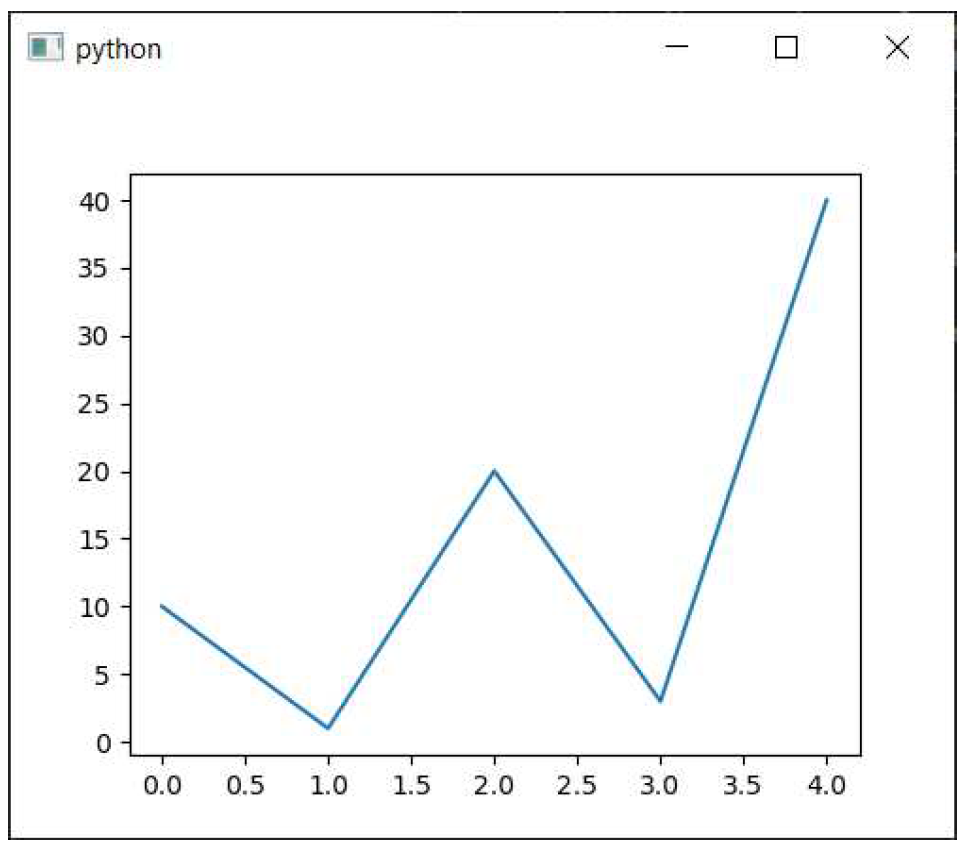

图228：一个简单的图表

图表控制

在 PyQt6 中显示的 Matplotlib 图实际上是由 Agg 后端渲染为简单的（位图）图像。FigureCanvasQTAgg 类封装了这个后端，并将生成的图像显示在 Qt 控件上。这种架构的效果是，Qt 不知道线和其他绘图元素的位置，只知道在控件上点击和鼠标移动的 x、y 坐标。

然而，Matplotlib 内置了对 Qt 鼠标事件的处理和将其转换为图上的交互的支持。这可以通过一个自定义工具栏来控制，该工具栏可以与图一起添加到您的应用程序中。在本节中，我们将介绍如何添加这些控件，以便我们能够缩放、平移和从嵌入的 Matplotlib 图中获取数据。

完整的代码如下所示，它导入了工具栏控件 NavigationToolbar2QT，并将其添加到 QVBoxLayout 中的界面中。

Listing 227. plotting/matplotlib_2.py

import sys
from PyQt6 import QtWidgets # 在导入matplotlib之前先导入PyQt6
import matplotlib
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg
from matplotlib.backends.backend_qtagg import (
NavigationToolbar2QT as NavigationToolbar,
)
from matplotlib.figure import Figure

matplotlib.use("QtAgg")


class MplCanvas(FigureCanvasQTAgg):
    def __init__(self, parent=None, width=5, height=4, dpi=100):
        fig = Figure(figsize=(width, height), dpi=dpi)
        self.axes = fig.add_subplot(111)
        super().__init__(fig)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()

        sc = MplCanvas(self, width=5, height=4, dpi=100)
        sc.axes.plot([0, 1, 2, 3, 4], [10, 1, 20, 3, 40])

        # 创建工具栏，将画布作为第一个参数传递，父窗口(self, the MainWindow)作为第二个参数。
        toolbar = NavigationToolbar(sc, self)

        layout = QtWidgets.QVBoxLayout()
        layout.addWidget(toolbar)
        layout.addWidget(sc)

        # 创建一个占位符控件来容纳我们的工具栏和画布.
        widget = QtWidgets.QWidget()
        widget.setLayout(layout)
        self.setCentralWidget(widget)

        self.show()


app = QtWidgets.QApplication(sys.argv)
w = MainWindow()
app.exec()

我们将逐一说明这些变更。

首先，我们从 matplotlib.backends.backend_qt5agg.NavigationToolbar2QT 导入工具栏控件，并将其重命名为更简单的名称 NavigationToolbar。我们通过调用 NavigationToolbar 并传入两个参数来创建工具栏实例，第一个参数是画布对象 sc ，第二个参数是工具栏的父对象，在本例中是 MainWindow 对象 self 。传入画布对象可将创建的工具栏与之关联，从而实现对其的控制。生成的工具栏对象被存储在变量 toolbar 中。

我们需要在窗口中添加两个控件，一个在另一个上方，因此我们使用一个 QVBoxLayout。首先，我们将工具栏控件 toolbar 和画布控件 sc 添加到此布局中。最后，我们将此布局设置到我们的简单控件布局容器中，该容器被设置为窗口的中央控件。

运行上述代码将生成以下窗口布局，显示在底部的绘图和顶部的工具栏作为控件。

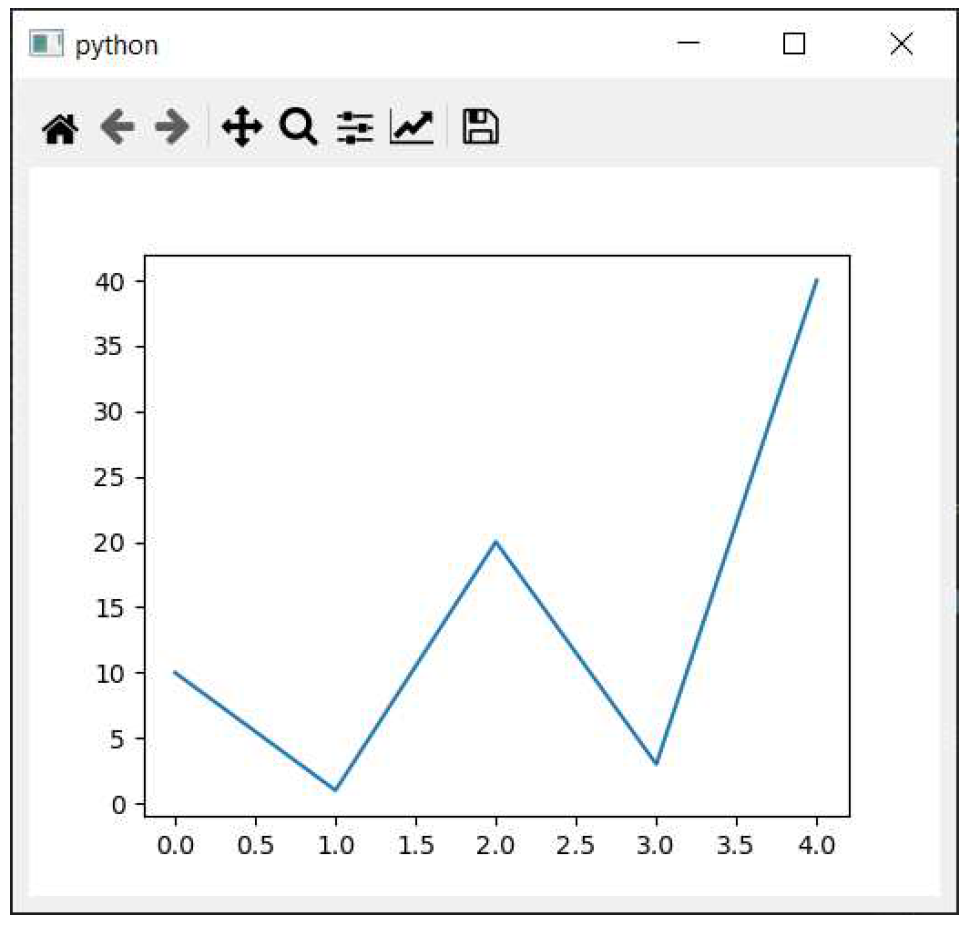

图229：带工具栏的Matplotlib画布

NavigationToolbar2QT 提供的按钮可用于控制以下操作：

• 首页、后退/前进、平移与缩放，用于在图中导航。后退/前进按钮可用于在导航步骤之间前后移动，例如先放大再点击后退按钮将返回上一个缩放级别。首页按钮可返回图的初始状态。
• 绘图边距/位置配置，可调整绘图在窗口内的位置。
• 轴/曲线样式编辑器，您可以在其中修改图标题和轴刻度，以及设置图线颜色和线样式。颜色选择使用平台默认的颜色选择器，允许选择任何可用的颜色。
• 保存，将生成的图形保存为图像（支持所有Matplotlib支持的格式）。

以下列出了其中一些配置设置：

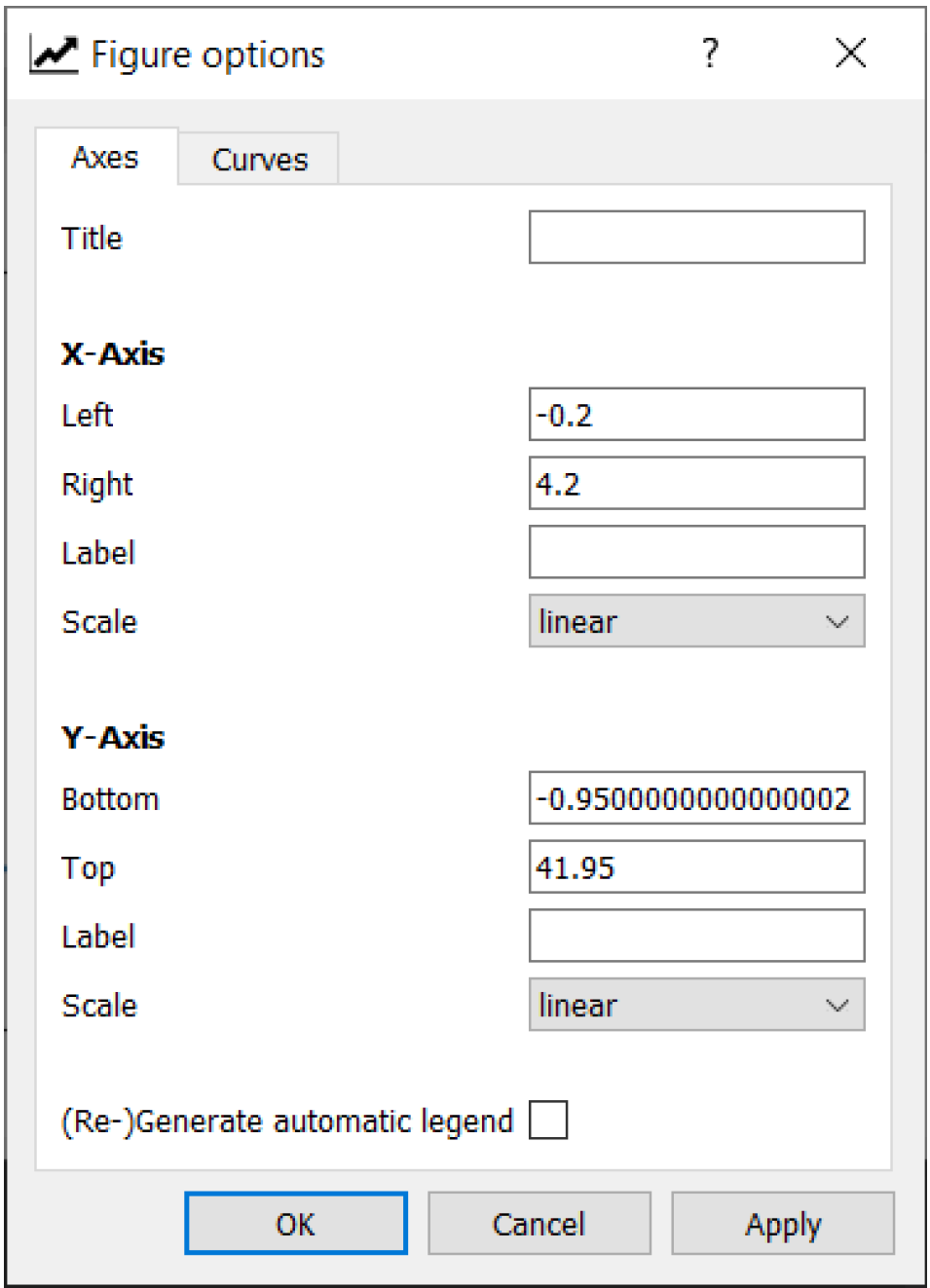

图230：Matplotlib 图表选项

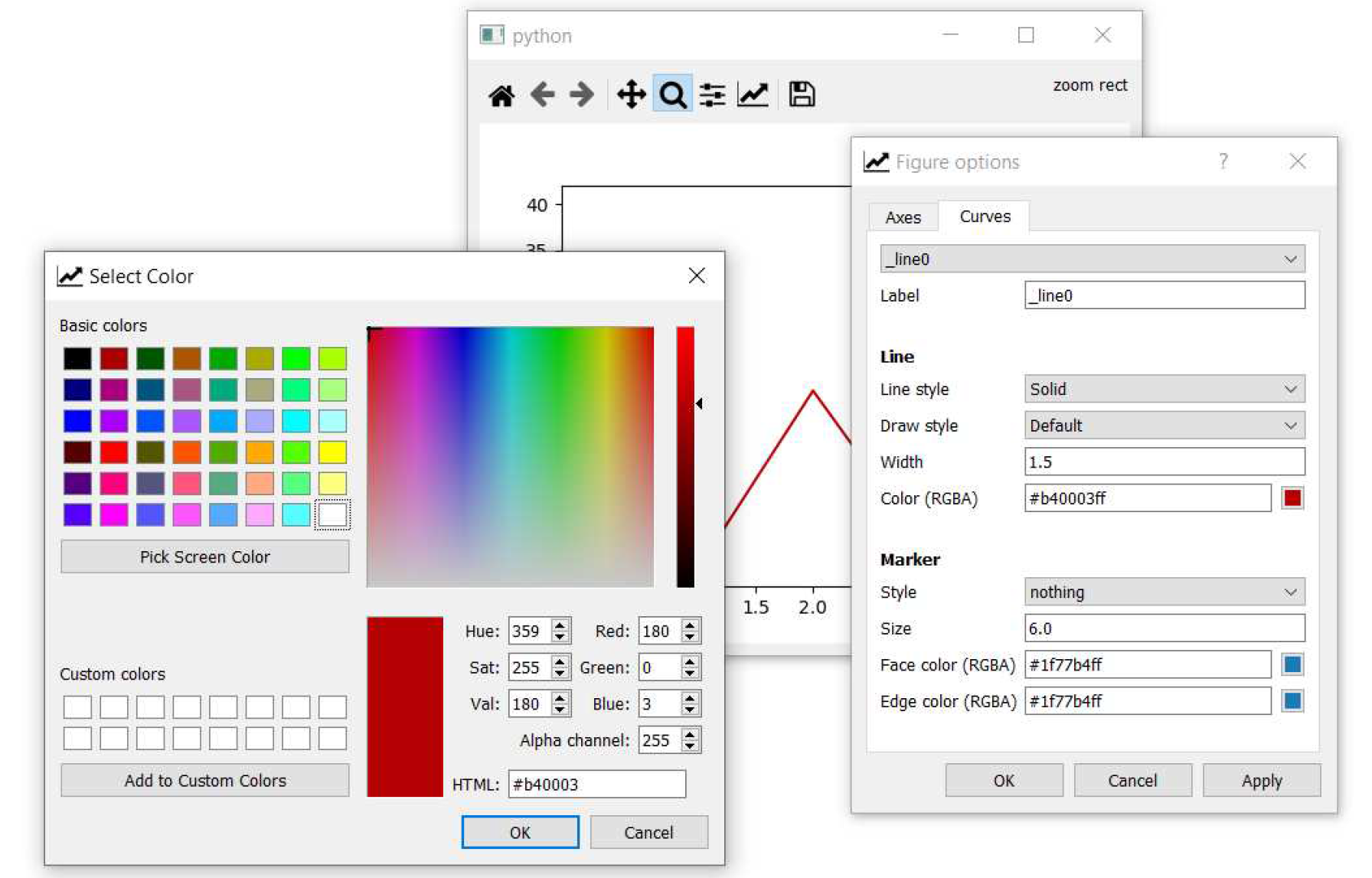

图231：Matplotlib 曲线选项

有关如何操作和配置Matplotlib图表的更多信息，请参阅官方 Matplotlib工具栏文档。

更新图表

在应用程序中，您经常需要更新图表中显示的数据，无论是响应用户的输入还是来自 API 的更新数据。在 Matplotlib 中，有两种方法可以更新图表，您可以选择：

1. 清除并重新绘制画布（更简单，但速度较慢）
2. 通过保留绘制线的引用并更新数据

如果性能对您的应用程序很重要，建议您选择后者，但前者更简单。我们先从简单的清除并重绘方法开始：

清除并重新绘制

Listing 228. plotting/matplotlib_3.py

import sys
from PyQt6 import QtWidgets # 在导入matplotlib之前先导入PyQt6
import matplotlib
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg
from matplotlib.backends.backend_qtagg import (
NavigationToolbar2QT as NavigationToolbar,
)
from matplotlib.figure import Figure

matplotlib.use("QtAgg")


class MplCanvas(FigureCanvasQTAgg):
    def __init__(self, parent=None, width=5, height=4, dpi=100):
        fig = Figure(figsize=(width, height), dpi=dpi)
        self.axes = fig.add_subplot(111)
        super().__init__(fig)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()

        self.canvas = MplCanvas(self, width=5, height=4, dpi=100)
        self.setCentralWidget(self.canvas)

        n_data = 50
        self.xdata = list(range(n_data))
        self.ydata = [random.randint(0, 10) for i in range(n_data)]
        self.update_plot()

        self.show()

        # 设置一个定时器，通过调用 update_plot 函数触发重新绘制.
        self.timer = QtCore.QTimer()
        self.timer.setInterval(100)
        self.timer.timeout.connect(self.update_plot)
        self.timer.start()

    def update_plot(self):
        # 删除第一个 y 元素，并添加一个新的 y 元素.
        self.ydata = self.ydata[1:] + [random.randint(0, 10)]
        self.canvas.axes.cla() # 清空画布.
        self.canvas.axes.plot(self.xdata, self.ydata, "r")
        # 触发画布更新并重新绘制.
        self.canvas.draw()


app = QtWidgets.QApplication(sys.argv)
w = MainWindow()
app.exec()

在此示例中，我们将绘图操作移至 update_plot 方法中，以保持其独立性。在此方法中，我们对 ydata 数组的第一个值进行 [1:] 操作移除，然后追加一个0到10之间的随机整数。此操作会将数据向左滚动。

要重新绘制，我们只需调用 axes.cla() 清除坐标轴（整个画布），然后调用 axes.plot(…) 重新绘制数据，包括更新后的值。然后，通过调用 canvas.draw() 将生成的画布重新绘制到控件上。

update_plot 方法每 100 毫秒通过 QTimer 调用一次。clear-andrefresh 方法足够快，可以以这种速度保持绘图更新，但如我们将看到的，随着速度的提高，它会出现问题。

就地重绘

更新绘制线条所需的更改相对较少，仅需添加一个变量来存储并获取绘制线条的引用。更新后的 MainWindow 代码如下所示：

Listing 229. plotting/matplotlib_4.py

class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()
        self.canvas = MplCanvas(self, width=5, height=4, dpi=100)
        self.setCentralWidget(self.canvas)
        n_data = 50
        self.xdata = list(range(n_data))
        self.ydata = [random.randint(0, 10) for i in range(n_data)]

        # 我们需要将绘制的线条的引用保存在某个地方，以便我们可以将新数据应用到它上.
        self._plot_ref = None
        self.update_plot()

        self.show()

        # 设置一个定时器，通过调用 update_plot 函数触发重新绘制.
        self.timer = QtCore.QTimer()
        self.timer.setInterval(100)
        self.timer.timeout.connect(self.update_plot)
        self.timer.start()

    def update_plot(self):
        # 删除第一个 y 元素，并添加一个新的元素.
        self.ydata = self.ydata[1:] + [random.randint(0, 10)]

        # 注意：我们不再需要清除轴。.
        if self._plot_ref is None:
            # 第一次没有图表参考，所以做一个正常的图表.
            # .plot 返回一个线性引用列表，由于我们只获取一个，可以直接取第一个元素.
            plot_refs = self.canvas.axes.plot(
                self.xdata, self.ydata, "r"
            )
            self._plot_ref = plot_refs[0]
        else:
            # 我们有一个引用，可以使用它来更新该行的数据.
            self._plot_ref.set_ydata(self.ydata)
        # 触发画布更新并重新绘制.
        self.canvas.draw()

首先，我们需要一个变量来保存要更新的绘制线条的引用，这里我们将其命名为 _plot_ref 。我们初始化 self._plot_ref 为 None，这样我们可以在后续代码中检查其值以确定线条是否已绘制——如果值仍然为 None，则表示线条尚未绘制。

如果您需要绘制多条线，您可能希望使用列表或字典数据结构来存储多个引用，并跟踪每条线的具体信息。

最后，我们像之前一样更新 ydata数据，将其向左旋转并添加一个新的随机值。然后我们可以选择：

1. 如果 self._plot_ref 为 None（即尚未绘制该线），则绘制该线，并将引用存储在 self._plot_ref 中。
2. 通过调用 self._plot_ref.set_ydata(self.ydata) 来更新当前的线条。

在调用 .plot 时，我们会获得绘制线的引用。然而，.plot 方法会返回一个列表（以支持单次 .plot 调用绘制多条线的情况）。在我们的情况下，我们只绘制一条线，因此我们只需获取该列表中的第一个元素——一个 Line2D 对象。为了将这个单一值赋给我们的变量，我们可以先将它赋给一个临时变量 plot_refs，然后将第一个元素赋给我们的 self._plot_ref 变量。

plot_refs = self.canvas.axes.plot(self.xdata, self.ydata, 'r')
self._plot_ref = plot_refs[0]

您还可以使用元组解包，从列表中提取第一个（也是唯一）元素：

self._plot_ref, = self.canvas.axes.plot(self.xdata, self.ydata, 'r')

如果您运行生成的代码，在当前速度下，这种方法与之前的方法在性能上不会有明显差异。然而，如果您尝试以更快的速度更新图表（例如每10毫秒一次），您会发现清除图表并重新绘制所需的时间更长，且更新速度无法跟上计时器。这种性能差异是否足以在您的应用程序中产生影响，取决于您正在构建的内容，并且您应该权衡保持和管理绘制线条的引用所带来的额外复杂性。

从 Pandas 中嵌入图表

Pandas 是一个专注于处理表格（数据框）和系列数据结构的 Python 包，对于数据分析工作流程特别有用。它内置了对 Matplotlib 绘图的支持，本文将简要介绍如何将这些绘图嵌入到 PyQt6 中。通过此方法，您可以开始构建基于 Pandas 的 PyQt6 数据分析应用程序

Pandas 的绘图函数可直接从 DataFrame 对象访问。该函数的签名较为复杂，提供了大量选项来控制绘图的具体方式。

DataFrame.plot(
    x=None, y=None, kind='line', ax=None, subplots=False,
    sharex=None, sharey=False, layout=None, figsize=None,
    use_index=True, title=None, grid=None, legend=True, style=None,
    logx=False, logy=False, loglog=False, xticks=None, yticks=None,
    xlim=None, ylim=None, rot=None, fontsize=None, colormap=None,
    table=False, yerr=None, xerr=None, secondary_y=False,
    sort_columns=False, **kwargs
)

我们最感兴趣的参数是 ax，它允许我们传入自己的 matplotlib.Axes 实例，Pandas 将在此实例上绘制 DataFrame。

Listing 230. plotting/matplotlib_5.py

import sys
from PyQt6 import (
    QtCore,
    QtWidgets,
) # 在导入matplotlib之前先导入PyQt6
import matplotlib
import pandas as pd
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg
from matplotlib.figure import Figure

matplotlib.use("QtAgg")


class MplCanvas(FigureCanvasQTAgg):
    def __init__(self, parent=None, width=5, height=4, dpi=100):
        fig = Figure(figsize=(width, height), dpi=dpi)
        self.axes = fig.add_subplot(111)
        super().__init__(fig)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()

        # 创建 maptlotlib FigureCanvasQTAgg 对象，该对象定义了一组坐标轴，即 self.axes.
        sc = MplCanvas(self, width=5, height=4, dpi=100)
        # 创建一个包含简单数据和列名的 pandas DataFrame.
        df = pd.DataFrame(
            [
                [0, 10],
                [5, 15],
                [2, 20],
                [15, 25],
                [4, 10],
            ],
            columns=["A", "B"],
        )
        # p绘制 pandas DataFrame，传入 matplotlib Canvas 坐标轴.
        df.plot(ax=sc.axes)

        self.setCentralWidget(sc)
        self.show()


app = QtWidgets.QApplication(sys.argv)
w = MainWindow()
app.exec()

这里的关键步骤是在调用 DataFrame 的 plot 方法时传入画布坐标轴，即在行df.plot(ax=sc.axes) 中传入。您可以使用相同的模式来随时更新图表，不过需要注意的是，Pandas会清空并重新绘制整个画布，这意味着它并不适合高性能绘图。

通过Pandas生成的结果图如下所示：

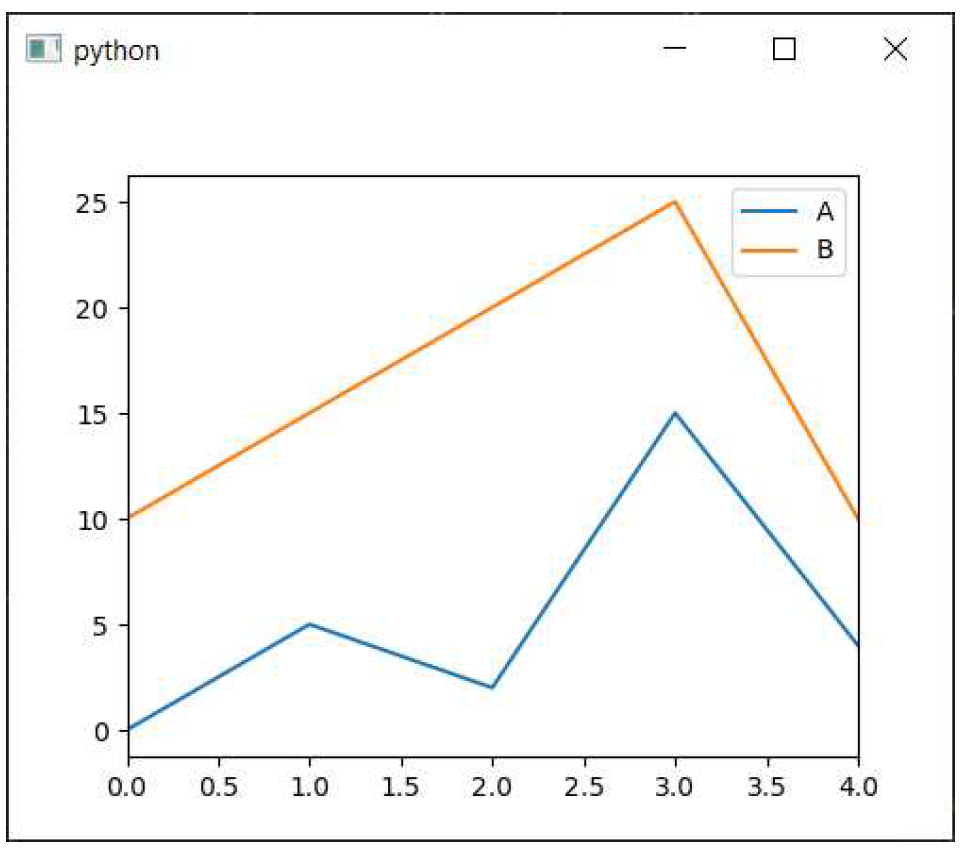

图232：使用matplotlib Canvas生成的 pandas 图

与之前一样，您可以为使用Pandas生成的图表添加Matplotlib工具栏和控制支持，允许您实时缩放/平移并修改图表。以下代码将我们之前的工具栏示例与Pandas示例相结合：

Listing 231. plotting/matplotlib_6.py

import sys
from PyQt6 import (
    QtCore,
    QtWidgets,
) # 在导入matplotlib之前先导入PyQt6
import matplotlib
import pandas as pd
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg
from matplotlib.backends.backend_qtagg import (
    NavigationToolbar2QT as NavigationToolbar,
)
from matplotlib.figure import Figure

matplotlib.use("QtAgg")


class MplCanvas(FigureCanvasQTAgg):
    def __init__(self, parent=None, width=5, height=4, dpi=100):
        fig = Figure(figsize=(width, height), dpi=dpi)
        self.axes = fig.add_subplot(111)
        super().__init__(fig)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()

        # 创建 maptlotlib FigureCanvasQTAgg 对象，该对象定义了一组坐标轴，即 self.axes.
        sc = MplCanvas(self, width=5, height=4, dpi=100)
        # 创建一个包含简单数据和列名的 pandas DataFrame.
        df = pd.DataFrame(
            [
                [0, 10],
                [5, 15],
                [2, 20],
                [15, 25],
                [4, 10],
            ],
            columns=["A", "B"],
        )
        # p绘制 pandas DataFrame，传入 matplotlib Canvas 坐标轴.
        df.plot(ax=sc.axes)

        # 创建工具栏，将画布作为第一个参数传递，父窗口(self, the MainWindow)作为第二个参数.
        toolbar = NavigationToolbar(sc, self)

        layout = QtWidgets.QVBoxLayout()
        layout.addWidget(toolbar)
        layout.addWidget(sc)

        # 创建一个占位符控件来容纳我们的工具栏和画布.
        widget = QtWidgets.QWidget()
        widget.setLayout(layout)

        self.setCentralWidget(sc)
        self.show()


app = QtWidgets.QApplication(sys.argv)
w = MainWindow()
app.exec()

运行此代码后，您应看到以下窗口，其中显示了一个Pandas图表嵌入在PyQt6中，并配有Matplotlib工具栏

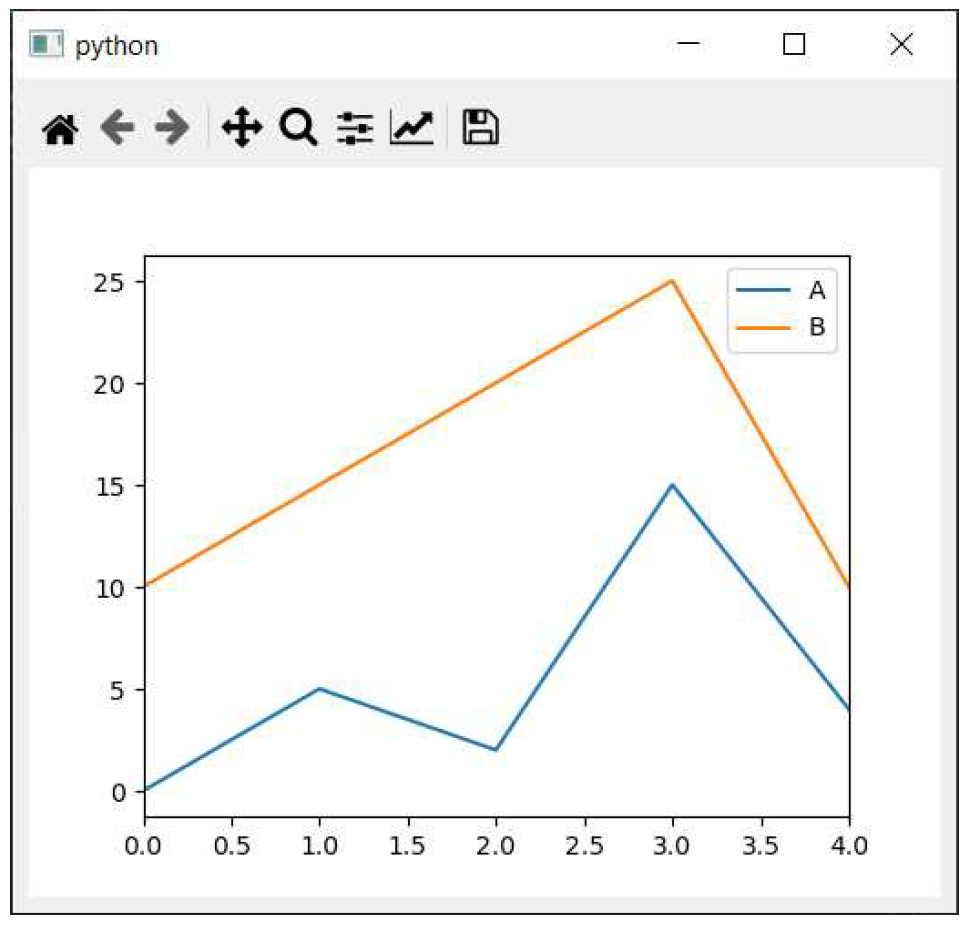

图233：使用matplotlib工具栏绘制 Pandas 图

接下来是什么？

在本章中，我们探讨了如何在 PyQt6 应用程序中嵌入 Matplotlib 图表。能够在应用程序中使用 Matplotlib 图表，使您能够从 Python 创建自定义数据分析和可视化工具。

Matplotlib 是一个庞大的库，内容过于丰富，无法在此详细展开。如果您对 Matplotlib 的绘图功能不熟悉，但想尝试使用，建议您查阅 相关文档 和 示例图表，以了解其功能范围。
