22. 创建自定义控件

在上一章中，我们介绍了 QPainter，并学习了一些基本的位图绘制操作，您可以使用这些操作在 QPainter 表面（例如 QPixmap）上绘制点、线、矩形和圆。使用 QPainter 在表面上绘制图形的过程实际上是 Qt 中所有控件绘制的基础。现在您已经了解如何使用 QPainter，您知道如何绘制自己的自定义控件了！在本章中，我们将运用迄今为止所学到的知识，构建一个全新的自定义控件。在本章中，我们将运用迄今为止所学到的知识，构建一个全新的自定义控件——一个可自定义的带刻度盘控制的 PowerBar 仪表。

图179： PowerBar 仪表

该控件实际上是一个复合控件和自定义控件的混合体，因为我们使用内置的 Qt QDial 组件来绘制拨盘，而电源条则由我们自己绘制。然后，我们将这两个部分组合到一个父控件中 ，该控件可以无缝地放入任何应用程序中，而无需了解其组合方式。最终的控件提供了常见的QAbstractSlider 接口，并添加了一些用于配置条形显示的功能。

按照这个示例，您将能够构建自己的自定义控件——无论它们是内置控件的组合，还是完全新颖的自绘制控件。

开始

正如我们之前所看到的，复合控件只是应用了布局的控件，其本身包含 >1 个其他控件。最终的“控件”可以像其他控件一样使用，内部结构可以根据需要隐藏或显示。

以下是我们 PowerBar 控件的轮廓——我们将从这个轮廓草稿开始逐步构建我们的自定义控件。

Listing 149. custom-widgets/stub.py

import sys

from PyQt6 import QtCore, QtGui, QtWidgets
from PyQt6.QtCore import Qt


class _Bar(QtWidgets.QWidget):
    pass

class PowerBar(QtWidgets.QWidget):
    """
    用于显示电源条和拨号盘的自定义 Qt 控件。
    演示复合和自定义绘制的控件。
    """

    def __init__(self, parent=None, steps=5):
        super().__init__(parent)

        layout = QtWidgets.QVBoxLayout()
        self._bar = _Bar()
        layout.addWidget(self._bar)

        self._dial = QtWidgets.QDial()
        layout.addWidget(self._dial)

        self.setLayout(layout)


app = QtWidgets.QApplication(sys.argv)
volume = PowerBar()
volume.show()
app.exec()

这只是定义了我们的自定义电源条在_Bar 对象中定义——这里只是未更改的 QWidget 子类。PowerBar 控件（完整的控件）结合了这一点，使用 QVBoxLayout 与内置的 QDial 一起显示它们。

我们无需创建 QMainWindow，因为任何没有父控件的控件都是一个独立的窗口。我们的自定义 PowerBar 控件将显示为一个普通的窗口。

您可以随时运行此文件来查看控件的运行情况。现在运行它，您应该会看到如下内容：

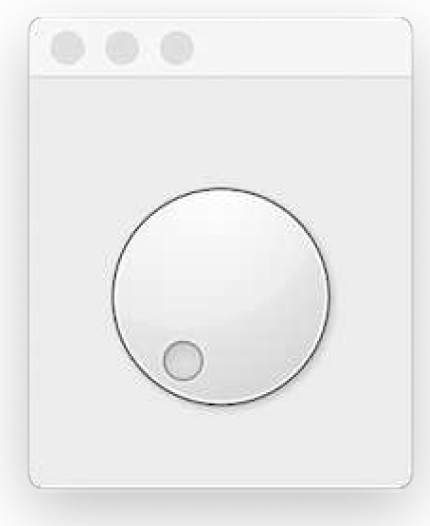

图180：PowerBar 旋钮。

如果将窗口向下拉伸，您会发现拨号盘上方比下方有更多空间——这是由我们的（目前不可见的）_Bar 控件占用的。

paintEvent

paintEvent 处理程序是 PyQt6 中所有控件绘制的核心。控件的每次完整和部分重绘都是通过 paintEvent 触发的，该事件由控件滑块处理以绘制自身。paintEvent 可以由以下因素触发：

• 调用了 repaint() 或 update()
• 控件被遮挡，现在已露出
• 控件已调整大小

——但还有许多其他原因也会导致这种情况。重要的是，当 paintEvent 被触发时，您的控件能够重新绘制它。

如果控件足够简单（就像我们的控件一样），通常只需在发生任何变化时重新绘制整个控件即可。但对于更复杂的控件，这种方法效率非常低。对于这些情况，paintEvent 包括需要更新的特定区域。我们将在后面更复杂的示例中使用此方法。

现在，我们将做一件非常简单的事情，用一种颜色填充整个控件。这样，我们就可以看到要绘制条形图的区域了。请您将以下代码添加到 _Bar 类中。

Listing 150. custom-widgets/powerbar_1.py

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)
        brush = QtGui.QBrush()
        brush.setColor(QtGui.QColor("black"))
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

定位

现在，我们可以看到 _Bar 控件，可以调整其位置和大小。如果拖动窗口形状，您应该会看到两个控件改变形状以适应可用空间。这是我们想要的效果，但 QDial 也垂直扩展得比应该的更多，留出了我们可以用来放置条形图的空白空间。

图181：PowerBar 伸展并留出了空间

我们可以对 _Bar 控件使用 setSizePolicy，以确保它尽可能地扩展。通过使用 QSizePolicy.MinimumExpanding，提供的 sizeHint 将被用作最小值，控件将尽可能地扩展。

Listing 151. custom-widgets/powerbar_2.py

class _Bar(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        self.setSizePolicy(
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
        )

    def sizeHint(self):
        return QtCore.QSize(40, 120)

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)
        brush = QtGui.QBrush()
        brush.setColor(QtGui.QColor("black"))
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

虽然 QDial 控件的大小调整还有些不理想，但我们的条形图现在可以扩展到填满所有可用空间了。

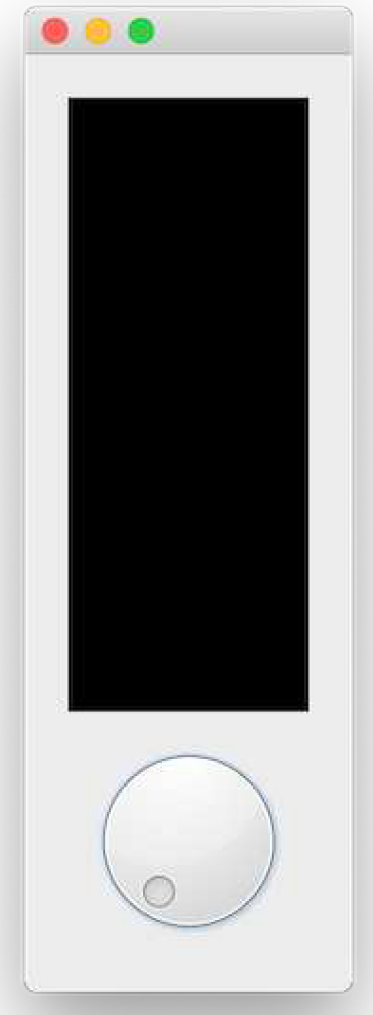

图182：PowerBar 的政策设置为 QSizePolicy.MinimumExpanding。

定位完成后，我们现在可以继续定义绘制方法，在控件顶部（目前为黑色）绘制 PowerBar 计量表。

更新显示

现在，我们的画布已经完全填充为黑色，接下来，我们将使用 QPainter 绘制命令在控件上实际绘制一些内容。

在开始绘制条形图之前，我们需要进行一些测试，以确保我们可以使用刻度盘的值更新显示。请将以下代码添加到 _Bar.paintEvent 中：

Listing 152. custom-widgets/powerbar_3.py

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(QtGui.QColor("black"))
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态。
        dial = self.parent()._dial
        vmin, vmax = dial.minimum(), dial.maximum()
        value = dial.value()

        pen = painter.pen()
        pen.setColor(QtGui.QColor("red"))
        painter.setPen(pen)

        font = painter.font()
        font.setFamily("Times")
        font.setPointSize(18)
        painter.setFont(font)

        painter.drawText(
            25, 25, "{}-->{}<--{}".format(vmin, value, vmax)
        )
        painter.end()

这会像之前一样绘制黑色背景，然后使用 .parent() 访问我们的父级 PowerBar 控件，并通过 _dial 访问 QDial。在那里我们可以获得当前值以及允许的最小值和最大值。最后，我们使用绘图器绘制这些值，就像之前部分一样。

我们在这里将当前值、最小值和最大值的处理交给 QDial，但我们也可以自己存储这些值，并使用来自/发往拨盘的信号来保持同步。

运行这个程序，转动旋钮，然后……什么也没发生。尽管我们已经定义了 paintEvent 处理程序，但当旋钮发生变化时，我们并没有触发重新绘制。

您可以通过调整窗口大小强制刷新，一旦您这样做，您应该会看到文本出现。很巧妙，但用户体验很糟糕——“只需调整应用程序大小即可查看设置！”

要解决这个问题，我们需要将 _Bar 控件与 dial 上的值变化挂钩，以响应地重新绘制自身。我们可以使用 QDial.valueChanged 信号来做到这一点，将它与一个自定义槽方法挂钩，该方法调用 .refresh()，从而触发完全重绘。

请您将以下方法添加到 _Bar 控件中

Listing 153. custom-widgets/powerbar_4.py

    def _trigger_refresh(self):
        self.update()

…并将以下内容添加到父级 PowerBar 控件的 __init__ 块中。

Listing 154. custom-widgets/powerbar_4.py

        self._dial = QtWidgets.QDial()
        self._dial.valueChanged.connect(self._bar._trigger_refresh)
        layout.addWidget(self._dial)

如果您现在重新运行代码，您应该会看到显示屏会自动更新，当您转动旋钮时（用鼠标点击并拖动）当前值将以文本形式显示。

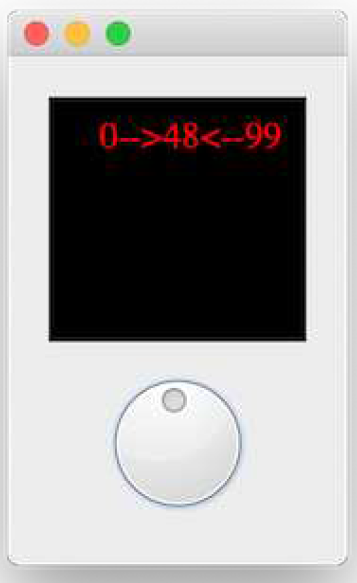

图183：PowerBar 以文本形式显示当前值

绘制条

现在我们已经实现了显示屏的更新并显示指针的当前值，我们可以继续绘制实际的条形显示。这部分稍微复杂一些，需要一些数学计算来确定条形的位置，但我们会一步步讲解，以便大家明白其中的原理。

下图显示了我们的目标——一系列 N 个框，从控件边缘内嵌，之间留有空格。

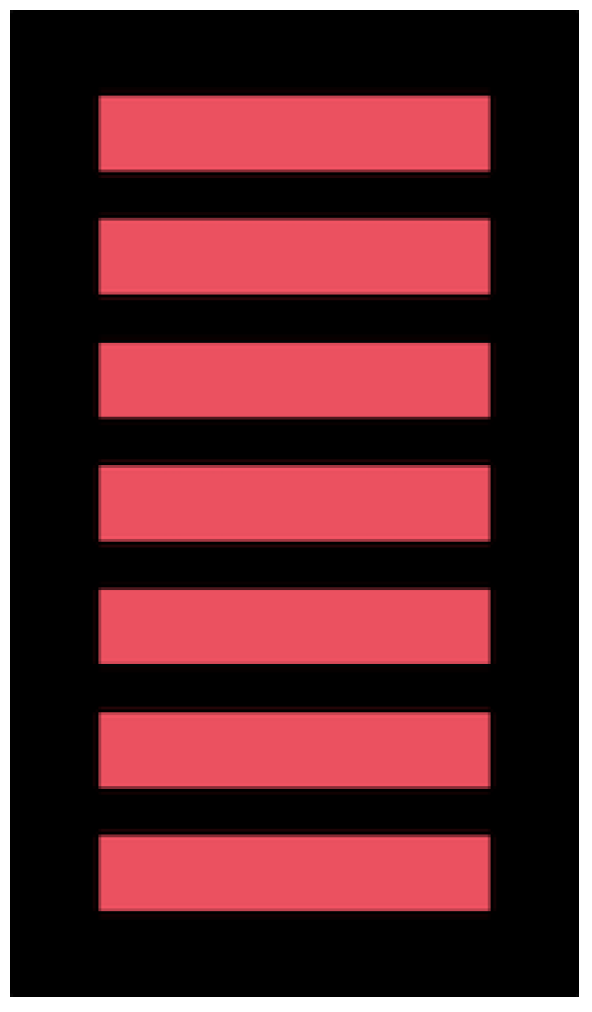

图184：我们正在努力实现的条形图分段及布局方案

计算要绘制的内容

要绘制的框的数量由当前值决定——以及它在 QDial 配置的最小值和最大值之间的位置。我们在上面的示例中已经有了这些信息。

dial = self.parent()._dial
vmin, vmax = dial.minimum(), dial.maximum()
value = dial.value()

如果值位于 vmin 和 vmax 的中间，则我们希望绘制一半的框。（如果总共有4个框，则绘制2个）。如果值为 vmax ，则我们希望绘制所有框。

要实现这一点，我们首先将 value 转换为0到1之间的数值，其中 0 = vmin，1 = vmax。我们首先从值中减去 vmin，以将可能 value 的范围调整为从零开始——即从 vmin…vmax 调整为 0…(vmax-vmin)。将此值除以 vmax-vmin （新的最大值）即可得到一个介于0和1之间的数值。

然后，将这个值（下文称为 pc）乘以步长，即可得到一个介于 0 和 5 之间的数值——即需要绘制的方块数量。

pc = (value - vmin) / (vmax - vmin)
n_steps_to_draw = int(pc * 5)

我们将结果包装为整数以将其转换为整数（向下取整）以去除任何部分的框。

请您在您的绘制事件中更新 drawText 方法以写出这个数字。

Listing 155. custom-widgets/powerbar_5.py

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(QtGui.QColor("black"))
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态。
        dial = self.parent()._dial
        vmin, vmax = dial.minimum(), dial.maximum()
        value = dial.value()

        pen = painter.pen()
        pen.setColor(QtGui.QColor("red"))
        painter.setPen(pen)

        font = painter.font()
        font.setFamily("Times")
        font.setPointSize(18)
        painter.setFont(font)

        pc = (value - vmin) / (vmax - vmin)
        n_steps_to_draw = int(pc * 5)
        painter.drawText(25, 25, "{}".format(n_steps_to_draw))
        painter.end()

当您转动旋钮时，现在您将看到一个介于0和5之间的数字。

绘制框体

接下来，我们希望将这个数字 0…5 转换为画布上绘制的条形数量。首先，删除 drawText、字体和画笔设置，因为我们不再需要这些。

为了准确绘制，我们需要知道画布的大小，即控件的大小。我们还将在边缘添加一些填充，以便在黑色背景上为块的边缘留出空间。

QPainter 中的所有测量单位均为像素。

Listing 156. custom-widgets/powerbar_6.py

        padding = 5
        # 定义我们的画布.
        d_height = painter.device().height() - (padding * 2)
        d_width = painter.device().width() - (padding * 2)

我们获取高度和宽度，然后从每个值中减去 2 * padding ——这里是 2 倍，因为我们同时对左右（以及上下）边缘进行填充。这样就得到了最终的有效画布区域，分别存储在 d_height 和 d_width 中。

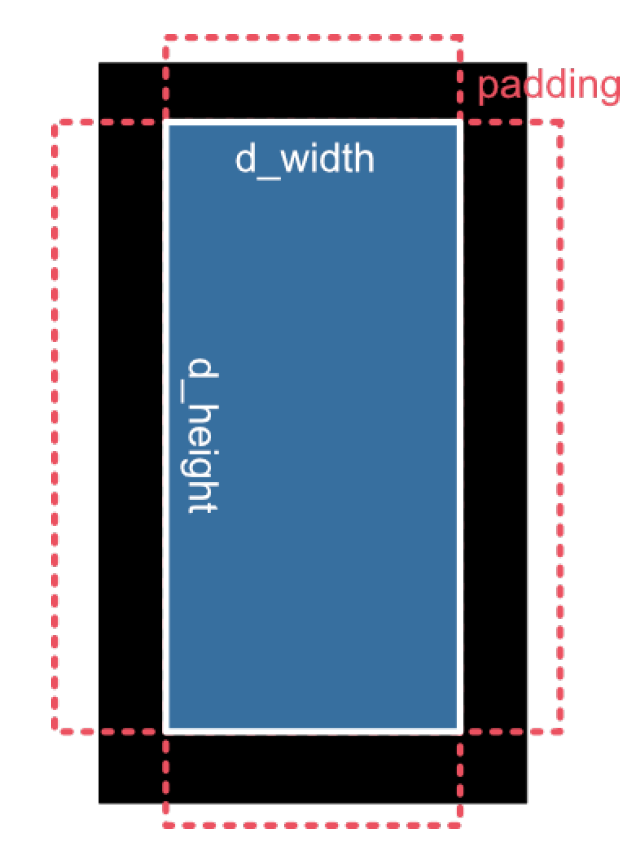

图185：布局外部的填充部分

我们需要将 d_height 分成5等份，每份对应一个块——我们可以通过d_height / 5来计算这个高度。此外，由于我们希望在块之间留有间隙，我们需要计算这个步长中有多少被间隙（顶部和底部，因此减半）占用，有多少是实际的块。

Listing 157. custom-widgets/powerbar_6.py

        step_size = d_height / 5
        bar_height = step_size * 0.6

这些值是我们绘制画布上方块所需的全部信息。为此，我们使用 range 函数从 0 开始计数，直到步数减 1，然后为每个方块绘制一个 fillRect 区域。

Listing 158. custom-widgets/powerbar_6.py

        brush.setColor(QtGui.QColor("red"))

        for n in range(n_steps_to_draw):
            ypos = (1 + n) * step_size
            rect = QtCore.QRect(
                padding,
                padding + d_height - int(ypos),
                d_width,
                int(bar_height),
            )
            painter.fillRect(rect, brush)

在块的放置计算中涉及大量内容，因此我们先逐一分析这些步骤。

用于绘制填充矩形的 fillRect 被定义为一个 QRect 对象，我们依次向其传入左侧 x 坐标、顶部 y 坐标、宽度和高度。

宽度是整个画布宽度减去填充，我们之前已经计算并存储在 d_width 中。左侧 x 同样只是控件左侧的 padding 的值（5px）。

我们计算的栏杆高度 bar_height 为 step_size 的 0.6 倍。

这使得参数 d_height - ((1 + n) * step_size) 确定要绘制的矩形的顶部 y 位置。这是在绘制方块时唯一会变化的计算。

请记住，QPainter 中的 y 坐标从顶部开始，并向下增加。这意味着在 d_height 处绘制将对应于画布的最底部。

要在最底部绘制一个块，我们必须从 d_height-step_size 开始绘制，即向上绘制一个块以留出空间向下绘制。

在我们的条计量器中，我们依次绘制方块，从底部开始并向上绘制。因此，我们的第一个方块必须放置在 d_height-step_size 处，而第二个方块放置在 d_height-(step_size*2) 处。我们的循环从 0 开始向上迭代，因此我们可以使用以下公式实现这一点：

ypos = (1 + n) * step_size
y = d_height - ypos

这将生成以下布局。

在下图中，当前的n值已被打印在框上，并且一个蓝色的框已被绘制在完整的 step_size 周围，这样您可以看到填充和间隔符的实际效果。

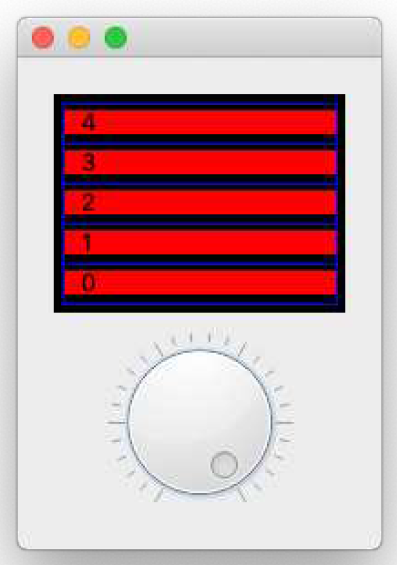

图186：显示每个段落所占用的整个区域（蓝色部分）

将以上内容整合在一起，就会得到以下代码，运行后将生成一个带红色块的工作电源条控件。您可以来回拖动滚轮，条形将随之上下移动。

Listing 159. custom-widgets/powerbar_6b.py

import sys

from PyQt6 import QtCore, QtGui, QtWidgets
from PyQt6.QtCore import Qt


class _Bar(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        self.setSizePolicy(
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
        )

    def sizeHint(self):
        return QtCore.QSize(40, 120)

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(QtGui.QColor("black"))
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态.
        dial = self.parent()._dial
        vmin, vmax = dial.minimum(), dial.maximum()
        value = dial.value()

        pc = (value - vmin) / (vmax - vmin)
        n_steps_to_draw = int(pc * 5)

        padding = 5

        # 定义我们的画布.
        d_height = painter.device().height() - (padding * 2)
        d_width = painter.device().width() - (padding * 2)

        step_size = d_height / 5
        bar_height = step_size * 0.6

        brush.setColor(QtGui.QColor("red"))

        for n in range(n_steps_to_draw):
            ypos = (1 + n) * step_size
            rect = QtCore.QRect(
                padding,
                padding + d_height - int(ypos),
                d_width,
                int(bar_height),
            )
            painter.fillRect(rect, brush)
            painter.end()

    def _trigger_refresh(self):
        self.update()
class PowerBar(QtWidgets.QWidget):
    """
    自定义 Qt 控件，用于显示电源条和拨盘。
    演示复合和自定义绘制的控件.
    """

    def __init__(self, parent=None, steps=5):
        super().__init__(parent)

        layout = QtWidgets.QVBoxLayout()
        self._bar = _Bar()
        layout.addWidget(self._bar)

        self._dial = QtWidgets.QDial()
        self._dial.valueChanged.connect(self._bar._trigger_refresh)
        layout.addWidget(self._dial)

        self.setLayout(layout)


app = QtWidgets.QApplication(sys.argv)
volume = PowerBar()
volume.show()
app.exec()

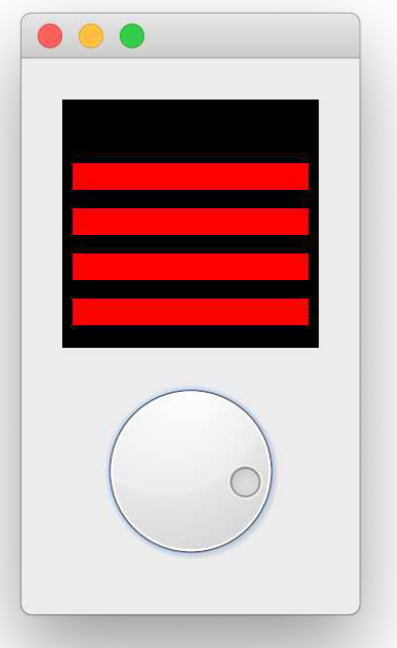

图187：基础版全功能PowerBar

这已经可以完成工作了，但我们可以更进一步，提供更多自定义选项，添加一些用户体验改进，并改进与我们的控件配合使用的 API。

自定义条

现在，我们已经拥有了一个可通过旋钮控制的电源条。但在创建控件时，最好提供一些选项来配置控件的行为，以使其更加灵活。在本部分中，我们将添加一些方法来设置可自定义的分段数、颜色、填充和间距。首先，我们需要创建一个可自定义的电源条。

我们将提供定制化的元素包括——

选项	描述
条数	控件上显示多少个条？
颜色	每个条的颜色各不相同
背景色	绘图画布的颜色（默认黑色）
填充	控件边缘周围的空间，在条和画布边缘之间
条高度 / 条百分比	条中实心部分的比例（0…1）（其余部分为相邻条之间的间隔）

我们可以将这些属性存储在 _bar 对象上，并在 paintEvent 方法中使用它们来更改其行为。

_Bar.__init__ 已更新，可接受初始参数，用于指定条形图的条数（作为整数）或条形图的颜色（作为 QColor 列表、十六进制值或名称）。如果提供数字，所有条形图将被涂成红色。如果提供颜色列表，条形图的数量将根据颜色列表的长度确定。默认值为 self._bar_solid_colors。如果提供数字，所有条形将被设置为红色。如果提供颜色列表，条形数量将根据颜色列表的长度确定。self._bar_solid_percent、self._background_color、self._padding 的默认值也已设置。

Listing 160. custom-widgets/powerbar_7.py

class _Bar(QtWidgets.QWidget):
    def __init__(self, steps):
        super().__init__()
        self.setSizePolicy(
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
        )

        if isinstance(steps, list):
            # 颜色列表。
            self.n_steps = len(steps)
            self.steps = steps

        elif isinstance(steps, int):
            # 条数，默认颜色为红色。
            self.n_steps = steps
            self.steps = ["red"] * steps

        else:
            raise TypeError("steps must be a list or int")

        self._bar_solid_percent = 0.8
        self._background_color = QtGui.QColor("black")
        self._padding = 4 # 边缘周围有n像素的间隙。

同样，我们更新 PowerBar.__init__ 以接受 steps 参数，并将其传递下去。

Listing 161. custom-widgets/powerbar_7.py

class PowerBar(QtWidgets.QWidget):
    """
    自定义 Qt 控件，用于显示电源条和拨盘。
    演示复合和自定义绘制的控件.
    """
    def __init__(self, parent=None, steps=5):
        super().__init__(parent)

        layout = QtWidgets.QVBoxLayout()
        self._bar = _Bar(steps)

        layout.addWidget(self._bar)

        self._dial = QtWidgets.QDial()
        self._dial.valueChanged.connect(self._bar._trigger_refresh)
        layout.addWidget(self._dial)

        self.setLayout(layout)

现在我们已经准备好参数来更新 paintEvent 方法。修改后的代码如下所示。

Listing 162. custom-widgets/powerbar_7.py

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(self._background_color)
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态.
        dial = self.parent()._dial
        vmin, vmax = dial.minimum(), dial.maximum()
        value = dial.value()

        # 定义我们的画布.
        d_height = painter.device().height() - (self._padding * 2)
        d_width = painter.device().width() - (self._padding * 2)

        # 绘制条.
        step_size = d_height / self.n_steps
        bar_height = step_size * self._bar_solid_percent

        # 根据范围内的值计算y轴停止位置.
        pc = (value - vmin) / (vmax - vmin)
        n_steps_to_draw = int(pc * self.n_steps)

        for n in range(n_steps_to_draw):
            brush.setColor(QtGui.QColor(self.steps[n]))
            ypos = (1 + n) * step_size
            rect = QtCore.QRect(
                self._padding,
                self._padding + d_height - int(ypos),
                d_width,
                int(bar_height),
            )
            painter.fillRect(rect, brush)

         painter.end()

现在您可以尝试为 PowerBar 的 __init__ 方法传入不同的值，例如增加条数或提供颜色列表。以下是一些示例：

一个不错的十六进制颜色调色板来源是 Bokeh库。

PowerBar(10)
PowerBar(3)
PowerBar(["#5e4fa2", "#3288bd", "#66c2a5", "#abdda4", "#e6f598",
"#ffffbf", "#fee08b", "#fdae61", "#f46d43", "#d53e4f", "#9e0142"])
PowerBar(["#a63603", "#e6550d", "#fd8d3c", "#fdae6b", "#fdd0a2",
"#feedde"])

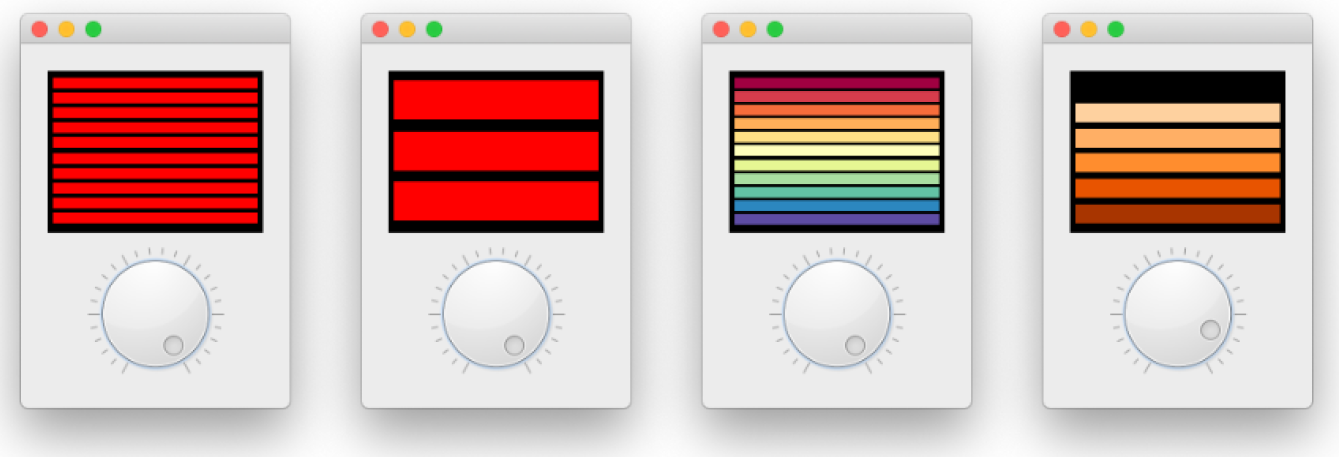

图188：一些PowerBar示例

您可以通过修改变量（例如：self._bar_solid_percent）来调整填充设置，但提供专门的方法来设置这些参数会更方便。

我们遵循 Qt 标准，使用驼峰式命名法为这些外部方法命名，以与从 QDial 继承的其他方法保持一致。

Listing 163. custom-widgets/powerbar_8.py

    def setColor(self, color):
        self._bar.steps = [color] * self._bar.n_steps
        self._bar.update()

    def setColors(self, colors):
        self._bar.n_steps = len(colors)
        self._bar.steps = colors
        self._bar.update()

    def setBarPadding(self, i):
        self._bar._padding = int(i)
        self._bar.update()

    def setBarSolidPercent(self, f):
        self._bar._bar_solid_percent = float(f)
        self._bar.update()

    def setBackgroundColor(self, color):
        self._bar._background_color = QtGui.QColor(color)
        self._bar.update()

在每种情况下，我们都设置了 _bar 对象上的私有变量，然后调用 _bar.update() 来触发控件的重绘。该方法支持将颜色更改为单一颜色，或更新颜色列表——设置颜色列表也可用于更改条形图的数量。

目前没有方法可以设置条数，因为扩展颜色列表会比较复杂。不过您可以尝试自己添加！

以下是一个示例，使用25像素的填充、实心条形图和灰色背景。

bar = PowerBar(["#49006a", "#7a0177", "#ae017e", "#dd3497", "#f768a1",
"#fa9fb5", "#fcc5c0", "#fde0dd", "#fff7f3"])
bar.setBarPadding(2)
bar.setBarSolidPercent(0.9)
bar.setBackgroundColor('gray')

使用这些设置，您将获得以下结果。

图189：配置PowerBar

添加 QAbstractSlider 接口

我们添加了用于配置电源条行为的方法。但我们目前无法从控件中配置标准 QDial 方法，例如设置最小值、最大值或步长。我们可以处理并为所有这些添加包装方法，但很快就会变得非常繁琐。

# 单个包装的示例，我们需要30多个这样的包装.
def setNotchesVisible(self, b):
    return self._dial.setNotchesVisible(b)

相反，我们可以在外部控件上添加一个小处理程序，以自动查找 QDial 实例上的方法（或属性），如果它们不直接存在于我们的类中。这样，我们就可以实现自己的方法，同时仍然可以免费获得 QAbstractSlider 的所有优点。

包装器如下所示，通过自定义的 __getattr__ 方法实现。

Listing 164. custom-widgets/powerbar_8.py

    def __getattr__(self, name):
        if name in self.__dict__:
            return self[name]

        try:
            return getattr(self._dial, name)
        except AttributeError:
            raise AttributeError(
                "'{}' object has no attribute '{}'".format(
                    self.__class__.__name__, name
                )
            )

访问属性（或方法）时——例如，当我们调用PowerBar.setNotchesVisible(true) 时，Python 在内部使用 __getattr__ 从当前对象获取属性。该处理程序通过对象字典 self.__dict__ 完成此操作。我们已覆盖此方法，以提供自定义处理逻辑。

现在，当我们调用 PowerBar.setNotchesVisible(true) 时，这个处理程序首先检查当前对象（一个 PowerBar 实例）是否存在 .setNotchesVisible 方法，如果存在，则使用它。如果不存在，它会调用 self._dial 的 getattr() 方法，而不是返回在那里找到的内容。这使我们能够从自定义 PowerBar 控件访问 QDial 的所有方法。这样，我们就可以从自定义的PowerBar控件访问 QDial 的所有方法了。

如果 QDial 也没有该属性，并引发 AttributeError，我们将捕获该错误，并从我们的自定义控件中再次引发该错误，因为该错误属于该控件。

这适用于任何属性或方法，包括信号。因此，标准 QDial 信号（如 .valueChanged）也可用。

由于这些更改，我们还可以简化 paintEvent 中的代码，直接从 .parent() 获取当前状态，而不是通过 .parent()._dial。这不会改变任何行为，但可以使代码更加易读。

Listing 165. custom-widgets/powerbar_8.py

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(self._background_color)
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态.
        parent = self.parent()
        vmin, vmax = parent.minimum(), parent.maximum()
        value = parent.value()

        # 定义我们的画布.
        d_height = painter.device().height() - (self._padding * 2)
        d_width = painter.device().width() - (self._padding * 2)

        # 绘制条.
        step_size = d_height / self.n_steps
        bar_height = step_size * self._bar_solid_percent

        # 根据范围内的值计算y轴停止位置.
        pc = (value - vmin) / (vmax - vmin)
        n_steps_to_draw = int(pc * self.n_steps)

        for n in range(n_steps_to_draw):
            brush.setColor(QtGui.QColor(self.steps[n]))
            ypos = (1 + n) * step_size
            rect = QtCore.QRect(
                self._padding,
                self._padding + d_height - int(ypos),
                d_width,
                int(bar_height),
            )
            painter.fillRect(rect, brush)

        painter.end()

从仪表显示屏更新

目前，您可以通过旋转拨盘来更新 PowerBar 仪表盘的当前值。但如果您还能通过点击电源条上的某个位置，或者上下拖动鼠标来更新该值，那就更好了。为此，我们可以更新我们的 _Bar 控件，使其能够处理鼠标事件。

Listing 166. custom-widgets/powerbar_9.py

class _Bar(QtWidgets.QWidget):

    clickedValue = QtCore.pyqtSignal(int)
    def _calculate_clicked_value(self, e):
        parent = self.parent()
        vmin, vmax = parent.minimum(), parent.maximum()
        d_height = self.size().height() + (self._padding * 2)
        step_size = d_height / self.n_steps
        click_y = e.y() - self._padding - step_size / 2

        pc = (d_height - click_y) / d_height
        value = int(vmin + pc * (vmax - vmin))
        self.clickedValue.emit(value)

    def mouseMoveEvent(self, e):
        self._calculate_clicked_value(e)

def mousePressEvent(self, e):
        self._calculate_clicked_value(e)

在 PowerBar 控件的 __init__ 块中，我们可以连接到 Bar.clickedValue 信号，并将值发送到 self._dial.setValue，以设置刻度盘上的当前值。

# 获取仪表上的点击事件反馈.
self._bar.clickedValue.connect(self._dial.setValue)

现在运行该控件，您就可以在条形区域中点击，值会更新，拨盘也会同步旋转。

最终代码

以下是我们的 PowerBar 计量表控件的完整最终代码，名为 PowerBar

Listing 167. custom-widgets/powerbar.py

from PyQt6 import QtCore, QtGui, QtWidgets
from PyQt6.QtCore import Qt


class _Bar(QtWidgets.QWidget):

    clickedValue = QtCore.pyqtSignal(int)

    def __init__(self, steps):
        super().__init__()

        self.setSizePolicy(
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
            QtWidgets.QSizePolicy.Policy.MinimumExpanding,
        )

        if isinstance(steps, list):
            # 颜色列表.
            self.n_steps = len(steps)
            self.steps = steps

        elif isinstance(steps, int):
            # 整数字条数，默认颜色为红色.
            self.n_steps = steps
            self.steps = ["red"] * steps

        else:
            raise TypeError("steps must be a list or int")

        self._bar_solid_percent = 0.8
        self._background_color = QtGui.QColor("black")
        self._padding = 4 # 边缘周围的n像素间隙.

    def paintEvent(self, e):
        painter = QtGui.QPainter(self)

        brush = QtGui.QBrush()
        brush.setColor(self._background_color)
        brush.setStyle(Qt.BrushStyle.SolidPattern)
        rect = QtCore.QRect(
            0,
            0,
            painter.device().width(),
            painter.device().height(),
        )
        painter.fillRect(rect, brush)

        # 获取当前状态.
        parent = self.parent()
        vmin, vmax = parent.minimum(), parent.maximum()
        value = parent.value()

        # 定义我们的画布.
        d_height = painter.device().height() - (self._padding * 2)
        d_width = painter.device().width() - (self._padding * 2)

        # 绘制条.
        step_size = d_height / self.n_steps
        bar_height = step_size * self._bar_solid_percent

        # 根据范围内的值计算y轴停止位置.
        pc = (value - vmin) / (vmax - vmin)
        n_steps_to_draw = int(pc * self.n_steps)
        for n in range(n_steps_to_draw):
            brush.setColor(QtGui.QColor(self.steps[n]))
            ypos = (1 + n) * step_size
            rect = QtCore.QRect(
                self._padding,
                self._padding + d_height - int(ypos),
                d_width,
                int(bar_height),
            )
            painter.fillRect(rect, brush)

        painter.end()

    def sizeHint(self):
        return QtCore.QSize(40, 120)

    def _trigger_refresh(self):
        self.update()

    def _calculate_clicked_value(self, e):
        parent = self.parent()
        vmin, vmax = parent.minimum(), parent.maximum()
        d_height = self.size().height() + (self._padding * 2)
        step_size = d_height / self.n_steps
        click_y = e.y() - self._padding - step_size / 2

        pc = (d_height - click_y) / d_height
        value = int(vmin + pc * (vmax - vmin))
        self.clickedValue.emit(value)

    def mouseMoveEvent(self, e):
        self._calculate_clicked_value(e)

    def mousePressEvent(self, e):
        self._calculate_clicked_value(e)


class PowerBar(QtWidgets.QWidget):
    """
    自定义 Qt 控件，用于显示电源条和拨盘。
    演示复合和自定义绘制的控件.
    """
    def __init__(self, parent=None, steps=5):
        super().__init__(parent)

        layout = QtWidgets.QVBoxLayout()
        self._bar = _Bar(steps)
        layout.addWidget(self._bar)
        # 创建 QDial 控件并设置默认值.
        # - 我们为该类提供了访问器方法，以便进行重写.
        self._dial = QtWidgets.QDial()
        self._dial.setNotchesVisible(True)
        self._dial.setWrapping(False)
        self._dial.valueChanged.connect(self._bar._trigger_refresh)
        # 从仪表上的点击事件中获取反馈.
        self._bar.clickedValue.connect(self._dial.setValue)
        layout.addWidget(self._dial)
        self.setLayout(layout)

    def __getattr__(self, name):
        if name in self.__dict__:
            return self[name]

        try:
            return getattr(self._dial, name)
        except AttributeError:
            raise AttributeError(
                "'{}' object has no attribute '{}'".format(
                    self.__class__.__name__, name
                )
            )

    def setColor(self, color):
        self._bar.steps = [color] * self._bar.n_steps
        self._bar.update()

    def setColors(self, colors):
        self._bar.n_steps = len(colors)
        self._bar.steps = colors
        self._bar.update()

    def setBarPadding(self, i):
        self._bar._padding = int(i)
        self._bar.update()

    def setBarSolidPercent(self, f):
        self._bar._bar_solid_percent = float(f)
        self._bar.update()

    def setBackgroundColor(self, color):
        self._bar._background_color = QtGui.QColor(color)
        self._bar.update()

您会注意到，此版本的文件不会创建 QApplication 或 PowerBar 本身的实例——它旨在作为库使用。您可以将此文件添加到自己的项目中，然后使用 from powerbar import PowerBar 导入，以便在自己的应用程序中使用此控件。下面的示例将 PowerBar 添加到标准的主窗口布局中。

Listing 168. custom-widgets/powerbar_demo.py

import sys
from PyQt6.QtWidgets import (
    QApplication,
    QMainWindow,
    QVBoxLayout,
    QWidget,
)

from powerbar import PowerBar


class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()

        layout = QVBoxLayout()

        powerbar = PowerBar(steps=10)
        layout.addWidget(powerbar)

        container = QWidget()
        container.setLayout(layout)
        self.setCentralWidget(container)

app = QApplication(sys.argv)
w = MainWindow()
w.show()
app.exec()

您应该能够将许多这些想法运用到创建自己的自定义控件中。更多示例，请参阅 学习 PyQt 控件库 ——这些控件均为开源，可免费用于您自己的项目。
